ZCQ+RB智能电动执行机构

ZCQ+RB系列是在ZCQ,ZCQM系列产品的基础上配装二级轮蜗幅组成90°旋转执行单元。力矩540-300000N.M。适用于球阀、蝶阀、风门等开关配套。更适合于和各种阀门配套，组成执行单元，应用于电站，、石油、钢铁、化工、输油管道、污水处理等自动控制系统中，既能满足频繁调节控制，又能满足断续控制的要求。

本产品执行的标准代号及名称，Q/ZTK01-2015《遥控智能电动装置》、Q/ZTK01-2014《智能型电动遥控智能电动装置用红外遥控调试器》、GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“D”保护的黑白》

1.遥控智能电动装置的主要特点
*采用大规模的数字集成芯片，功能强大，精度等级高。
*机电一体化设计，体积小，质量轻。
*采用专业电流滞环传感器测量输出轴的力矩值，因此提高了力矩测量值的准确度，误差率≤5%并可动态监视、显示。过力矩、堵转可报警。
*位移测量采用光电磁技术一体混合编码器，因此阀门定位进度的基本误差为1级精度。

2.遥控智能电动装置的功能
*行程限位保护功能
*力矩限位保护功能
*动态指示触点功能：1.中途限位、2.电动装置正在打开、3. 电动装置正在关闭、4.电动装置正在运行、5.就地停止、6.就地控制、7.远程控制、8.开阀联锁、9.首轮操作中、10.开阀力矩跳断、11.关阀力矩跳断、12.行程中力矩跳断
*阀门报警功能：1.过力矩报警功能——a.关方向过力矩、b.开方向过力矩；2.堵转报警功能——a.关方向堵转、b.开方向堵转
*控制报警功能：1.紧急事件（ESD）报警保护、2.断信号保护
*电动装置报警功能：1.电机过热保护、2.控制箱过热保护、3.电池电量低保护、4.内电源故障保护、5.电源缺相、掉相保护、6.内部系统故障保护、7.当前阀位信号掉失保护、8.就地接线故障报警
*瞬时反向保护功能
*就地控制点动/自保持选择功能
*触点方式选择功能
*外部联锁保护功能
*条件控制保护功能
*两线控制保护功能
*力矩旁路保护功能
*ESD超越保护功能
*中断设置功能
*附加指示触点功能
*遥控器设定功能
*遥控智能电动装置显示功能
*三相电源相序自动判别功能

二、ZCQ+RB系列产品技术参数（三相380V 50Hz）

备注：RB是蜗轮减速器

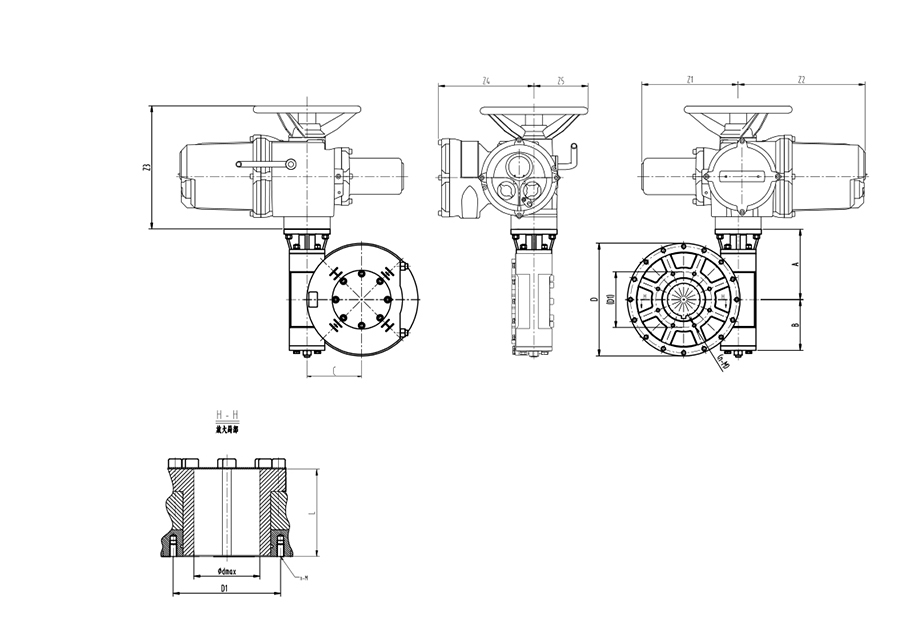

三、ZCQ+RB蜗轮减速箱外形尺寸图表
